USB Experten A/B Kabel

Dieses EMV optimierte, doppelt geschirmte USB 2.0 A / B Kabel ist für den Anschluss von High Speed USB Geräten an PC oder untereinander geeignet. Gerade solche Hochgeschwindigkeitsverbindungen zwischen Drucker, Digitalkameras, ext. Festplatten usw. sind extrem anfällig gegenüber elektromagnetischen Einwirkungen. Dies mindert die Übertragungsgeschwindigkeit und Signalqualität dieser Geräte.
Mit dem EMV optimierten USB Kabel gehören solche Probleme der Vergangenheit an. Unerklärliche Unterbrechungen der USB Verbindung und der damit verbundene erneute Hot-plug ist nicht mehr erforderlich. Nutzen Sie die volle Performance Ihrer USB Geräte aus.

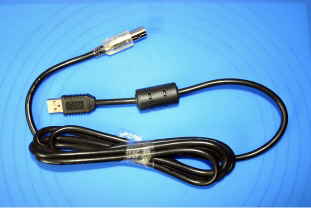

USB_A_B_Kabel
  • USB 2.0 Standard
  • Steckerausführung: A - männlich, B - männlich
  • Volle Unterstützung der Übertragungsgeschwindigkeit bis 480 Mbit/s
  • Doppelt geschirmt mit Ferrit
  • optimale Signalqualität
  • Hohe Strom Belastbarkeit - besonders gut geeignet für USB Hub
  • Zero Emission - perfekt für EMV Prüflabore
  • Hohe ESD und Burstfestigkeit
  • Farbe: schwarz + transparent
  • Länge: 1,9 m

Produktbeschreibung

Dieses USB Hochgeschwindigkeitskabel wurde von führenden EMV Experten auf seine EMV Eigenschaften optimiert und war lange Zeit nur den Prüflaboren vorbehalten. Warum ging es dabei? Nun, es ist extrem wichtig, dass die USB Verbindungen zwischen Prüfling und Testelektronik auf der einen Seite sehr emmisionsarm sind, d.h. keine Störungen nach außen abgeben, um Testergebnise nicht zu beeinflussen, und auf der anderen Seite gut gegen elektromagnetische Störungen geschirmt sind, damit keine Beeinflussung der Testelektronik stattfinden kann. Mit diesem optimierten Kabel wurden Testergebnisse erreicht, welche um ein vielfaches die Messungen mit anderen USB Kabel überstiegen. Zum Beispiel wurde bei einer Hochgeschwindigkeitsmessung (480 Mbit/s) alleine durch den Eisatz von diesem EMV optimierten Kabel die ESD Festigkeitswerte bis 22 kV erreicht. Davor, mit einem herkömmlichen USB Kabel, waren lediglich knappe 2 - 4 kV möglich. Das ist eine Verbesserung um das 5,5 fache! Ähnlich sah es bei der Burst Prüfung aus. Mit dem EMV optimiertem Kabel zeigte der Prüfling eine Burst Festigkeit bis 4,4 kV. Die maximale Grenze davor mit anderen USB Kabeln, die teilweise auch doppelte Abschirmung lt. Hersteller hatten, lag bei 1 kV, was einer Verbesserung um das 4,4 fache entspricht.

Solche bemerkenswerten Ergebnisse sind nur dann möglich, wenn alle Kabelkomponenten auf einander gut abgestimmt sind. Die doppelte Abschirmung zusammen mit einem Ferrit sorgen für störfreien USB Hochgeschwindigkeitsbetrieb. Die Ausführung der Abschirmung trägt maßgeblich dazu bei, dass USB Geräte sich nicht gegenseitig oder andere benachbarte elektronische Geräte durch die breitbandigen Störungen, welche mit dieser Betriebsart verbunden sind, beeinflussen.

Die Versorgungsleitungen sind auf hohen Strombedarf bei USB Geräten wie Hubs und Geräte ohne eigener Stromversorgung ausgelegt. Hier wurde darauf geachtet, dass der Leitungsquerschnitt eine hohe Strombelastung ohne einen größeren Temperaturanstieg trägt. Dies spielt eine besonders wichtige Rolle in geschlossenen Räumen mit vielen USB Geräten. Durch die bereits vorhandene doppelte Abschirmung ist auch hier die Einkopplung von Störsignalen auf Versorgung minimiert, was die Robustheit der USB Geräte erhöht.

Weitere technische Daten:

  • Versorgungsleitungen: AWG 22
  • Datenleitungen: AWG 28
  • Ferrit:: Nickel/ Zink 250 Ohm @ 100 MHz
  • Länge; 1,9 m
  • Gewicht: 115 g
  • UL TYPE CM 75° E188601
  • CSA TYPE CMG 75° FT4 LL64201

Application

  • High Speed Anbindung der USB Geräte wie Drucker, Digitalkameras, ext. Festplatten usw. nach USB 2.0 Standard an PC oder untereinander
  • Anbindung, Test- und Prüfaufbau von USB Geräten im EMV Prüflabor
  • Anschluss  von USB HUB an PC oder andere HUBs
